Ozvučení rodinných domů a bytových jednotek

Rodinné domy bezesporu patří k velice nápaditým ozvučovacím záležitostem. My se nyní budeme věnovat typickému ozvučení exteriérnímu (např. zahradní altánky, terasy, pokojovému (mimo HiFi nebo domácího kina, které zde neřešíme), koupelnovému (ozvučení např. ve stropě a např. přímo ve vašem sprchovém koutě) a ozvučení technických prostor (garáž, suterén, dílna nebo i chodba atd.). do jisté míry lze tento návod rovněž použit pro ozvučení jakékoliv bytové jednotky.

Ozvučení rodinných domů a bytových jednotek





Instalace kabeláže

Nejdůležitějším a rovněž výchozím bodem je instalace kabeláže. Ozvučení RD se samozřejmě neprovádí 100V způsobem, neboť se počítá s napojením na HiFi systém v obývacím pokoji nebo pracovně a právě proto kabeláž musí být provedena v dostatečném průřezu – min 2.5 mm². Jinak by v tomto vedení vznikaly zcela zbytečné ztráty. Tuto kabeláž vám doporučujeme řešit již při prvotní realizaci elektroinstalace.

vystrizek

Jednotlivé varianty buzení

Součástí je volba, zda chceme, aby zvuk byl dostupný trvale na všech místech, nebo zda budeme signál jen přepínat (směrovat). Musíme si nejdříve vážně uvědomit, že nejsme ve 100V režimu a tak je tady jistý problém přizpůsobení impedance. Budící zesilovač či hifi věž nám většinou dovoluje  minimální impedanci 4 Ω a tak se systém musí rovnou navrhnout tak, (což je vhodná volba sérioparalelního zapojení), abychom impedanci náhodou nepodkročili, či, a to se týká především „přepínacího“ způsobu, musíme při přepínání reprosoustav dávat opravdu velký pozor na to, jaké a kolik reprosoustav máme skutečně sepnuto: Čím více jich je totiž naráz sepnuto, tím menší impedance pak vzniká. K přepínání se nejvíce hodí Přepínač reprosoustav 1/4 (1 vstup, 4 výstupy stereo).

Další alternativní variantou je použít místo tohoto přepínače vícekanálový zesilovač. Zde vám doporučujeme modelJPM 1320, jenž obsahuje dohromady 8 mono kanálů, či 4 stereo. – je na vás, jak tyto kanály nakonec využijete. Faktem je, že na každý z těchto kanálů připojíte pouze jednu místnost a tedy potíže s těžkopádným sérioparalelním zapojováním a nedodržováním impedance ve chvíli, kdy je toho zapnuto více, jsou vyřešeny. Můžete tak mít zapnut opravdu libovolný počet reprosoustav, navíc každý okruh můžete hlasitostně upravit přímo na tomto zapojeném zesilovači.

vystrizek

Vaše regulace hlasitosti

Následně, co jsme společnými silami zvládli celou strukturu ozvučovací sítě a distribuce signálu v ní, je vhodné se ještě zamyslet nad regulací hlasitosti. V případě, že k ozvučení rodinného domu máme teď k dispozici centrální regulaci hlasitosti přímo na zdroji signálu či koncovém zesilovači. Účelné také je, abychom mohli regulovat hlasitost v jednotlivých místnostech dle svých individuálních představ. Vždyť užívání je takové, že zpustíme nejdříve centrální zdroj signálu ( hifi věž) a sepneme požadovaný pokoj, jdeme do daného místa a tam si doladíme hlasitost. Pro účely regulace hlasitosti doporučujeme například regulátory PR 300, či dokonce i ve stereo režimu (děláme li rozvod signálu stereofonně) model PR 300S, jenž se liší svou celkovou zatížitelností. Jsou navrženy tak, že reproduktorovou síť zatěžují impedancí opravdu jen v minimální hodnotě okolo 8 Ω a nebo vyšší. Tyto regulátory montujeme přímo do elektroinstalačních krabic, například v typickém designu ABB Tango.



Jednotlivé typy zapojení

Abyste měli lepší představu o tom, jakými způsoby to vše v rodinném domě nebo bytové jednotce zapojit, uvádíme tato schémata:

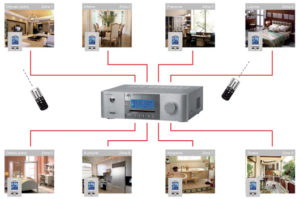

Buzení komfortní, multiroom systémem MRS 1310, 8 zón s LCD

krodin_1

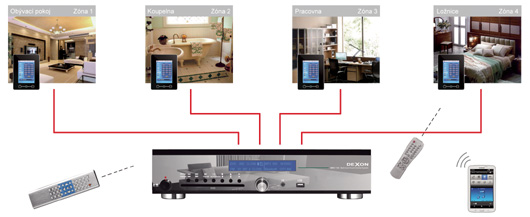

Buzení komfortní, multiroom systémem MRS 1160, 4 zóny s LCD a smartphone

krodin_2

Buzení komfortní, multiroom systémem poskládaným z několika nástěnných přehrávačů MRP 2200

neboMRP 2205 připojených do LAN sítě přes ethernet nebo wifi.

krodin_8

Buzení vícekanálovým zesilovačem JPM 1320 z receiver

krodin_3

Buzení lokálními zesilovači JPM 2020 z receiveru

krodin_4

Buzení lokálně nástěnnými přehrávači MRP 2200, nebo MRP 2205, nebo MRP 2170

krodin_5

Buzení rychlé kompaktní pomocí Bluetooth přímo ze smartphone, tabletu nebo notebooku, na aktivní podhledové repro s Bluetooth příjmem

krodin_7

Buzení ekonomické přímo z receiveru za pomocí přepínače PS 140

krodin_6



Reproduktory a rovněž komfortnější reprosoustavy

Teď přistupme k jednotlivým reproduktorům a také reprosoustavám. Pro ozvučení pokojů je vcelku populární, “neviditelné“ ozvučení, jež má splývat s daným interiérem. Hodně oblíbené jsou například reproduktory s kevlarovou membránou (pro zabudování do sádrokartonu) RP 122 nebo RP 81×81 bez transformátoru nebo větší možnost RP 81×111.

RP 124 nám přináší komfortní zvukovou kvalitu High-End formou stropního ozvučení. Zdůraznit zde zkrátka musíme tkanou membránu ze skelných vláken nebo směrování a taktéž nastavitelný útlum výškových reproduktorů a propracovanou výhybku. Z konstrukčního hlediska je takový reproduktor vybaven kulatým a čtvercovým krycím rámečkem na standardní magnetické uchycení.

Máme-li prostory poněkud menší (například koupelna, wc, nebo malý pokoj), kde se nevejdou dva reproduktory, volíme RP 93, jež je tzv. stereofonní.

V případě, že stropy nebo příčky jsou například zděné (tedy ne z sádrokartonu), musíte instalovat klasické reprosoustavy na držácích. Tak jako j tomu u reprosoustav s konzolou SP 402, SP 412, SP 512.

Na síť můžete napojit třeba klasické HiFi reprosoustavy, třeba z řady Largo 70. A jako doplněk basů využijeme například aktivní subwoofer SUB 800A, nebo SUB 810A, jenž má reproduktorový vstup, takže jej napojíte opravdu snadno. Musíte rovněž zmínit, že domácí kino nemusí být založeno jen na „tradičních“ regálových nebo tzv. sloupových reprosoustavách. Mnozí zákazníci již zadní a postranní kanály provádějí za pomocí vestavných reproduktorů „RP 122, RP 81×81, RP 81×111 či RP 91.“: /katalog/multiroom-ozvuceni/vestavne-reproduktory-do-sten-a-stropu/ Ušetří tím jednak prostor a nehrozí pád nebo třeba zničení reprosoustav dětmi.

Zajímavé a zároveň hodně oblíbené ozvučení koupelny, kterou začínáte více chápat jako místo relaxace. Ozvučení se zde provádí do stěn nebo také podhledů zapomocí vlhku odolných reproduktorů RP 61, RP 62, RP 81, RP 82, RP 64 nebo RP 84. Hodně efektní je kupříkladu zabudování RP reproduktorů přímo do sprchového koutu a regulátoru hlasitosti poblíž do jedné ze stěn. Musíme na tomto místě upozornit, že je naprosto nepřípustné pro ozvučení těchto „vlhkých“ prostor používat 100V rozvod, jelikož se jedná o napětí v těchto prostorách nebezpečné! Proto i u tradičního ozvučení z hifi věže musíme zajistit, že na svorkách reproduktoru nikdy nebude napětí vyšší než hodnota 24 V!

Pro opravdu malou koupelnu, kde se nevejdou dva reproduktory, volíme RP 93, který je stereofonní.

K ozvučení venkovních prostor, u kterých předpokládáme alespoň částečné zastřešení, se používají robustní a taktéž vlhkuodolné reprosoustavy s konzolou SP 402, SP 412, SP 512 nebo pro prostornější terasy a altánky dokonce SP 812. Nedoporu­čujeme používat žádné „dřevěné“ repro.. A samozřejmě i venkovnímu ozvučení „poskytneme“ zcela individuální regulaci hlasitosti.

Technickým prostorám jako je třeba garáž, dílna atd. obvykle nechceme věnovat příliš mnoho investic, zvuk tam sice chceme, ale nepožadujeme u něj hifi kvalitu. Pro tyto situace se skvěle hodí RP 61 či RP 81, které vestavujeme do stropů, nebo některé z reprosoustav SP nebo SPT po odstranění zdejších transformátoru.

Jak už bylo popsáno již o několik řádků výše, klasický způsob, jak reproduktorový systém nabudit je použít stávající hifi věž či receiver a ten „přehnat“ přes přepínač reprosoustav 1/4 PS 140 či přes 8. kanálový zesilovač JPM 1320. Známe však i novou, dovolíme si říci, přelomovou, variantu. Představte, si že vedle vypínačů na kalsické osvětlení namontujete ještě další chytrou krabičku. Tou je MRP 2170 nástěnný přehrávač se zesilovačem.

vystrizek

Vyslechli jsme k tomuto tématu tak hodně časté otázky našich klientů na nějaký externí kompaktní zesilovač vhodný nejenom pro koupelny a terasy. MRP 2170, obsahuje nejenom stereo zesilovač ve třídě D o výkonu 17 W, ale rovněž FM tuner, Bluetooth konektivitu pro snadnější přehrávání ze smartphonu či tabletu a dále Mp3 přehrávač, jež dokáže přehrát soubory z tradičního USB slotu. Uživatel tak dostává opravdu skvělý komfort přehrávače a zesilovače v jednom podání. To vše ještě umocní moderní IR dálkové ovládání.

Tento typ není ovšem v naší rozsáhlé nabídce úplně jediný. Zhotovujeme rovněž další nástěnné přehrávače, které jsou ještě více komfortnější.

Jeho připojení je velmi zjednodušené – pouze jedním kabelem přímo napájení 230 V a druhými dvěma kabely odchod na dvojici reproduktorů. Přehrávač se zesilovačem MRP 2170 využijete spolu s podhledovými nebo nástěnnými reproduktory Dexon pro ozvučení koupelny či terasy, jelikož je vlhku odolný, ale také do „klasických“ míst jako jsou třeba místnosti, kanceláře, malé prodejny, restaurace atd.

I tyto propracované systémy český výrobce DEXON navrhuje a rovněž nabízí k přímému odkupu. Pro zpracování návrhu ozvučení vám doporučujeme kontaktovat Dexon Czech s.r.o. přímo na internetových stránkách www.dexon.cz či na telefonu 596 321 160. Český výrobce posoudí ozvučovaný prostor a kompletně vám navrhne dané ozvučení naprosto zdarma.
